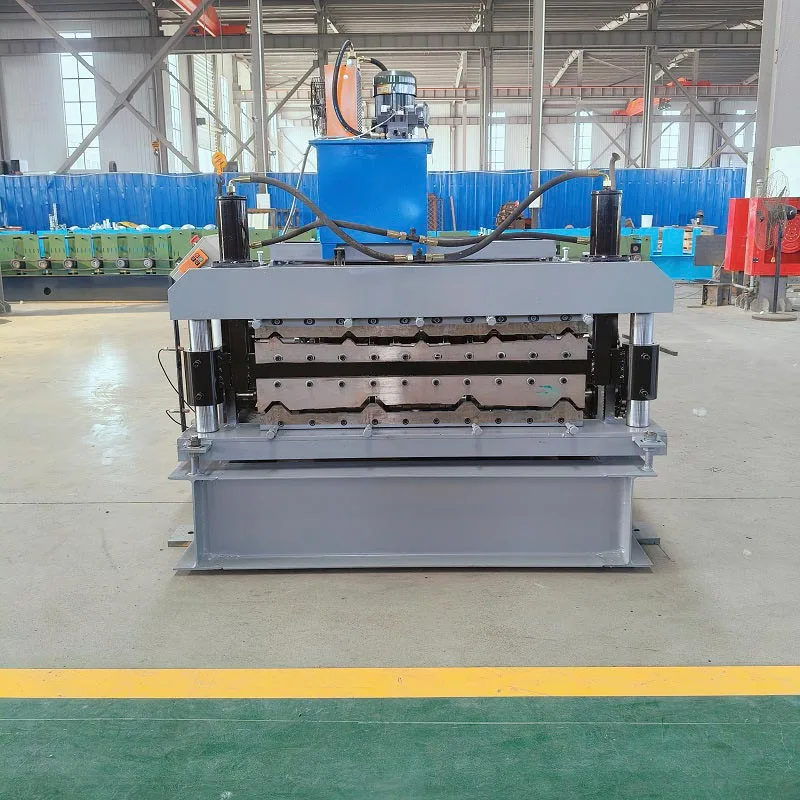

Machine de formage de rouleaux de panneaux de toit à grande vitesse

Le terme « haute vitesse » en est la caractéristique principale. Ces machines de formage de rouleaux de panneaux de toit à grande vitesse sont construites pour un maximum efficacité de production. Leurs vitesses de ligne sont bien supérieures à celles des profileuses standards. Les vitesses dépassent souvent les 100 mètres par minute. Cela les rend essentiels pour la construction à grande échelle. Fabricants de constructions métalliques et producteurs de panneaux aussi compter sur eux. Ils ont besoin d’un résultat constant, d’une qualité supérieure et de délais d’exécution rapides. Cela aide à se réunir étroitement horaires et une forte demande.

Comment fonctionne cette machine ?

Cette machine de formage de rouleaux de panneaux de toit à grande vitesse est un système complexe. Il intègre des éléments mécaniques, électriques et pièces hydrauliques/pneumatiques. Son fonctionnement peut être découpé en étapes clés.

A. Déroulement et alimentation

Le processus commence par un dérouleur. Il contient une grande bobine de métal lourd. Un mécanisme d'alimentation automatique se redresse la feuille. Il l'alimente ensuite en douceur dans la section de profilage. Les systèmes avancés ont des doubles dérouleurs. Ceci permet une production non-stop. Une nouvelle bobine peut être chargée et soudée à l'ancienne sans arrêter la machine.

B. Pré-poinçonnage et encoche (facultatif mais courant)

De nombreuses machines à grande vitesse incluent une station de poinçonnage asservie. Cela se produit avant le processus de formage. Le L'unité peut percer des trous, créer des persiennes ou faire des encoches. La technologie servo-pilotée garantit une précision extrême. Il synchronise les emplacements des poinçons avec la longueur du panneau. Ceci est crucial pour les trous de vis ou les ouvertures de ventilation.

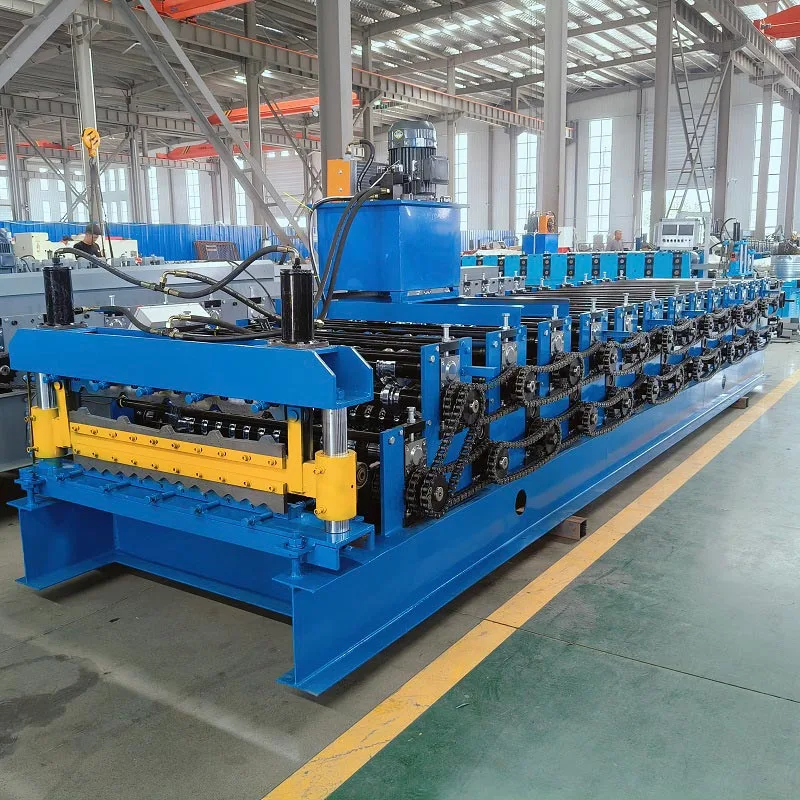

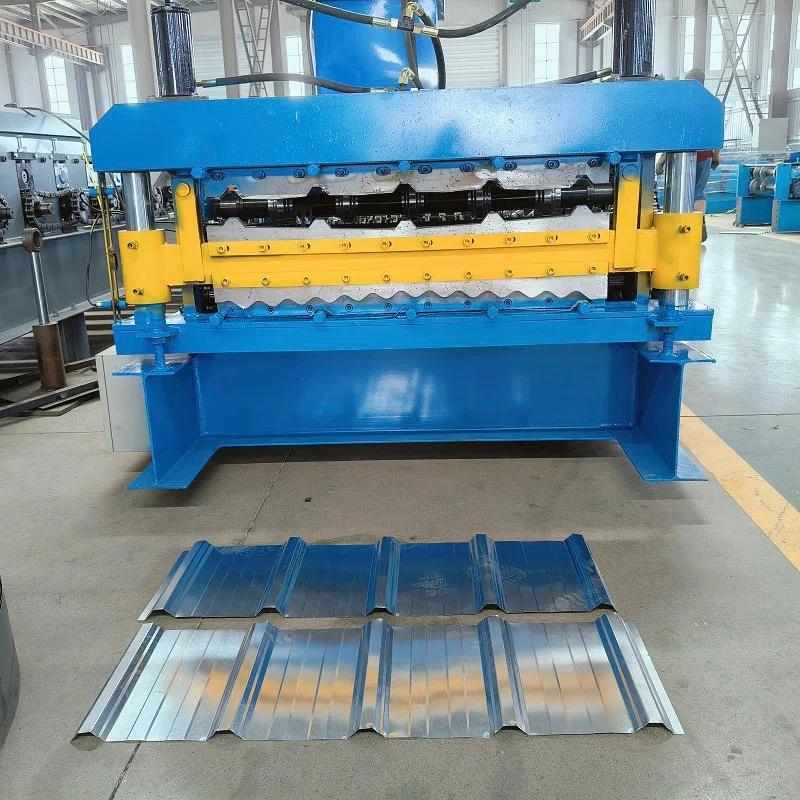

C. Le processus de profilage - Le noyau

C'est le cœur de la machine. Il dispose d'une série de stands. Chaque support contient un jeu de rouleaux en acier trempé. Chaque stand effectue une petite partie progressive du façonnage.

Stations : Une machine typique pour un profil complexe peut avoir 15 à 25 stations. Les premières stations sont douces, virages initiaux. Les stations ultérieures approfondissent et affinent progressivement la forme.

Rouleaux : Les rouleaux sont conçus sur mesure pour un profil de panneau spécifique. Ils sont usinés CNC. Ils sont fabriqués à partir de acier trempé, comme D2 ou Cr12MoV. Cela garantit une dureté et une résistance à l'usure élevées. Il garantit une longue durée de vie et qualité constante.

Arbres et boîtiers : Les arbres et boîtiers sont robustes et rigides. Ils doivent résister à des forces élevées générées à des températures élevées. vitesses. Cela empêche la déformation et garantit la précision dimensionnelle du produit.

D. Système de coupe et de contrôle

Une fois le panneau entièrement formé, il est transféré au poste de découpe.

Flying Cut-off : Il s’agit d’une fonctionnalité essentielle pour un fonctionnement à grande vitesse. L'unité de coupe se déplace de manière synchrone avec le panneau qui avance. Il réalise une coupe nette et sans bavure à la longueur prédéfinie. Le flux de matières ne s’arrête pas. Après le coupé, l'appareil revient rapidement à sa position de départ.

PLC et IHM : un contrôleur logique programmable (PLC) régit l'ensemble du processus. Un opérateur saisit des paramètres sur un Écran tactile convivial (IHM). Le PLC synchronise les entraînements du dérouleur, du pré-poinçonnage, du profilage et du vol. coupure. Il fournit également des informations de diagnostic et des données de production.

E. Gestion des sorties

Un système d'empilage automatique collecte les panneaux finis et les organise en piles soignées pour l'emballage et expédition. Tout cela minimise la manipulation manuelle et réduit le risque de dommages aux surfaces.

Scénarios d'application

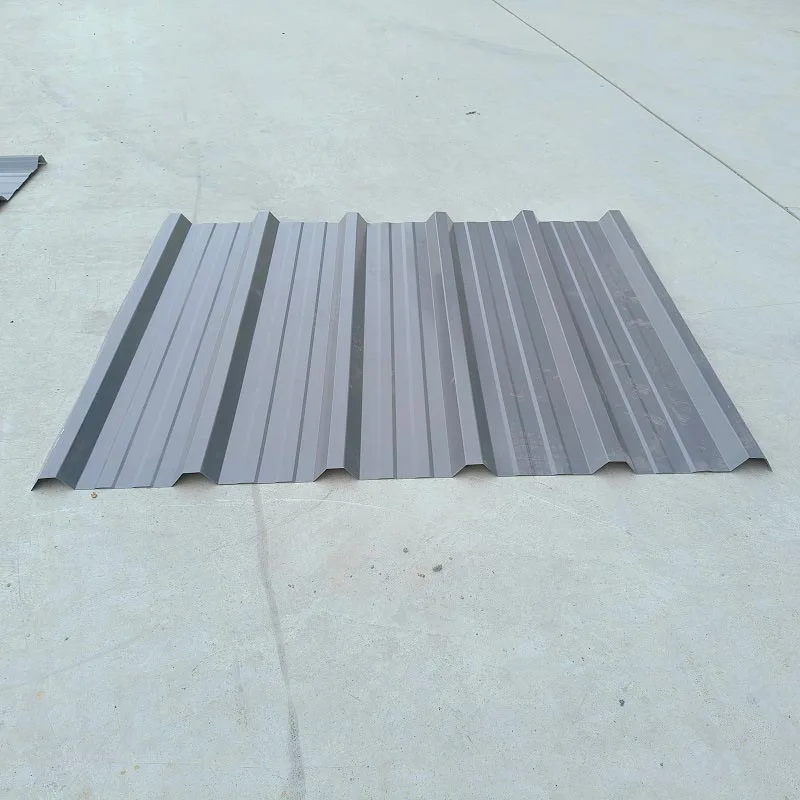

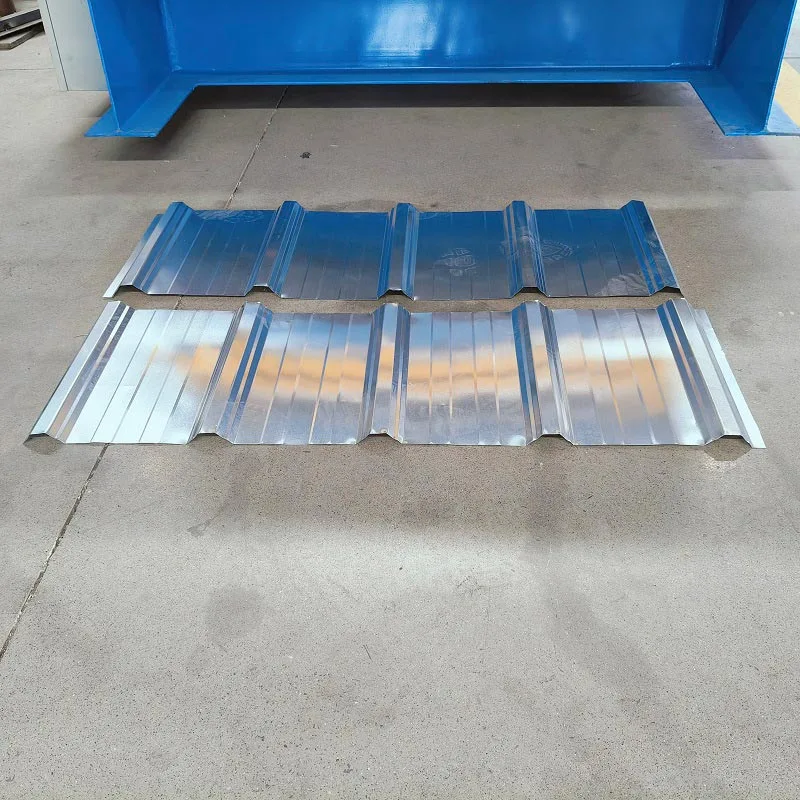

Construction à grande échelle : ces machines de formage de rouleaux de panneaux de toit à grande vitesse produisent des panneaux de toiture et de parement. Ces les panneaux sont utilisés dans les entrepôts, les usines et les centres commerciaux.

Bâtiments métalliques préfabriqués : les entreprises les utilisent pour produire efficacement leurs profilés de panneaux exclusifs.

Panneaux d'entreposage frigorifique : ils forment les peaux métalliques qui sont liées aux noyaux de mousse isolante.

Systèmes de toit à joints debout (SSR) : ils produisent des panneaux de haute intégrité pour les conceptions architecturales, connus pour leur longévité et performance d’étanchéité.

Structures de montage de panneaux solaires : elles produisent des rails et des supports longs et de forme personnalisée pour les installations solaires à grande échelle. fermes.

Paramètres clés

Avantages clés

Efficacité de production exceptionnelle

Ces machines de formage de rouleaux de panneaux de toit à grande vitesse fonctionnent à des vitesses très élevées. Ils produisent plus de panneaux par heure. Ceci réduit le coût de la main-d’œuvre pour chaque unité. Cela permet également aux fabricants de réaliser rapidement des commandes importantes.

Cohérence et qualité supérieures

Le processus est entièrement automatisé et précis. Cela supprime l’erreur humaine. Chaque panneau a les mêmes dimensions et forme. Cela garantit un ajustement parfait lors de l'installation et une finition de haute qualité.

Efficacité matérielle et faible gaspillage

Le processus de profilage est très efficace. Cela crée très peu de déchets. Les déchets proviennent uniquement des extrémités des bobines et trous percés. Un contrôle précis de la longueur évite également la surproduction.

Flexibilité opérationnelle

Les systèmes de rouleaux à changement rapide permettent des ajustements rapides du profil. Cela permet à une ligne de production de fabriquer différents panneaux genres. L'automate peut stocker d'innombrables recettes pour différents produits.

Dépendance réduite au travail

Le système est hautement automatisé du début à la fin. Souvent, un seul opérateur peut gérer toute la ligne. Ceci optimise la répartition des effectifs.

Sécurité améliorée

Les machines disposent de protections de sécurité et d'arrêts d'urgence. Les processus automatisés réduisent contact de l'opérateur avec les pièces mobiles. Cela crée un environnement de travail beaucoup plus sûr.

Détails critiques de conception et de fabrication

La supériorité d'une machine de formage de rouleaux de panneaux de toit à grande vitesse vient de ses détails de construction.

Conception de la boîte de vitesses

Les machines à grande vitesse utilisent souvent un seul moteur central. Il se connecte à une boîte de vitesses robuste. Cette boîte de vitesses entraîne tout le postes de formage. Cette conception assure une synchronisation parfaite. Il empêche le glissement et le « broutage » à grande vitesse. Ceci est essentiel pour la précision du profil et la finition de surface.

Diamètre et rigidité de l'arbre

Les arbres de formage sont beaucoup plus grands que sur les machines standards. Leur diamètre est souvent de 80 mm ou plus. C'est génial la rigidité empêche la flexion sous une charge élevée. Il garantit la cohérence du profil du panneau sur toute sa largeur.

Rouleaux de précision

Les rouleaux de formage sont très durs. Ils sont également meulés et polis pour obtenir une finition miroir. Cette surface de haute qualité évite les rayures sur le panneau. Il garantit une apparence impeccable et prête à être commercialisée.

Cadre de base robuste

L'ensemble de la machine repose sur une base lourde et renforcée. Ce cadre est constitué de plaques d'acier épaisses. Sa masse amortit vibrations. Ceci est essentiel pour un fonctionnement stable et fluide à des vitesses élevées.

Système de contrôle avancé

Le système de contrôle fait plus que des opérations de base. Il peut diagnostiquer les défauts automatiquement. Il rapporte les données de production et suit les temps d'arrêt. Il offre également une connectivité réseau pour une intégration à l’échelle de l’usine.

Système de lubrification

De nombreuses machines à grande vitesse disposent d’une lubrification automatique. Ce système lubrifie en permanence les postes de formage. Il réduit temps d'arrêt pour maintenance et prolonge la durée de vie des composants.
