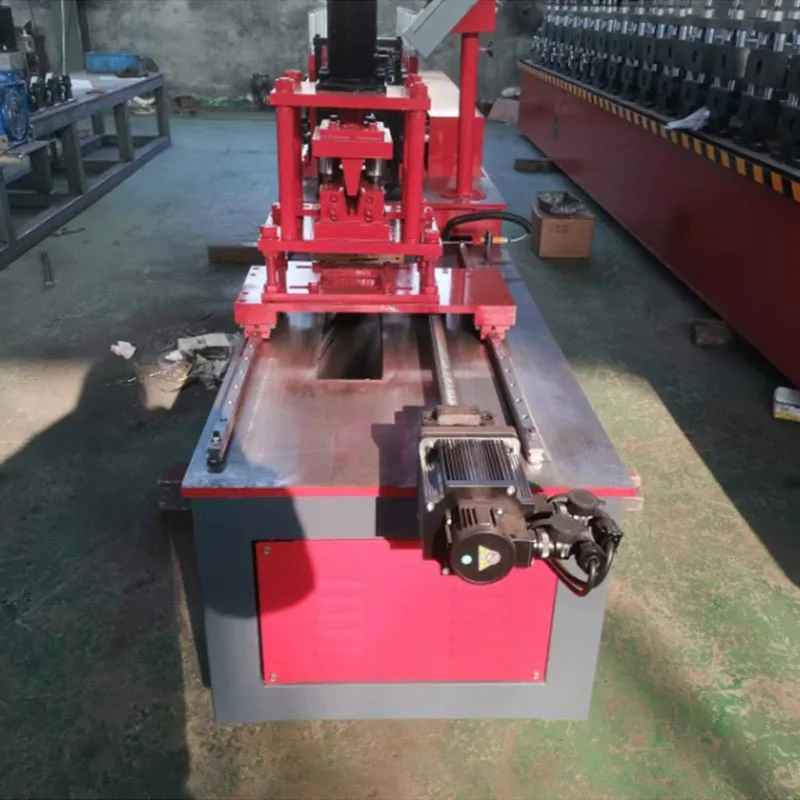

Machine d'encadrement à verrouillage par pression en acier léger

Ces cadres constituent le squelette de la construction moderne. Ils sont utilisés dans les murs, les plafonds et les systèmes de cloisons. Le La fonction « snap-lock » est essentielle. Il fait référence à un système de rainures et de clips intelligemment conçu. Ce système permet d'installer des cloisons sèches ou d'autres panneaux à fixer solidement en place. Il élimine le besoin de vis ou de clous lors de la première étape. pièce jointe. Cela permet d'économiser beaucoup de temps et de coûts de main-d'œuvre.

Cette technologie représente un changement par rapport aux matériaux traditionnels. Il s'éloigne du bois lourd et de l'humidité salissante construction. Il offre une méthode de construction plus rapide, plus propre et plus précise. Le cadre à verrouillage en acier léger La machine elle-même est le point de départ de ce système de construction efficace.

Paramètres et spécifications conventionnels

Les machines à encadrer Snap-Lock en acier léger sont disponibles en différents modèles. Leurs spécifications peuvent être adaptées à différents besoins de production. Cependant, la plupart des machines partagent des paramètres communs.

Entrée de matériau : La machine traite des bobines d'acier galvanisé caractérisées par une épaisseur standard de 0,4 à 1,2 mm, une d'une largeur de 80 à 250 mm et d'une qualité de matériau G550 ou supérieure, qui offre une limite d'élasticité élevée.

Sortie de production : La machine produit différents profils. Les plus courants incluent le goujon en C (goujon de canal), le rail en U (piste de canal) et I-studs. La profondeur finale du profil peut varier de 50 mm à 150 mm. La largeur de la bride est généralement entre 35 mm et 75 mm.

Vitesse de la machine : La vitesse de production est un paramètre critique. Elle se mesure en mètres par minute. Les machines standards peuvent produire entre 15 et 40 mètres par minute. Les modèles à grande vitesse peuvent dépasser 60 mètres par minute.

Exigences d’alimentation : Ce sont des machines alimentées électriquement. Ils nécessitent généralement une alimentation triphasée. Commun les tensions sont de 380 V ou 415 V, à 50/60 Hz. La consommation électrique totale dépend de la taille du moteur. Cela varie généralement de 4 kW à 11 kW.

Système de contrôle : les machines modernes utilisent un PLC (Programmable Logic Controller). C'est le cerveau de l'opération. Un L’écran tactile HMI (Human-Machine Interface) est standard. Il permet à l'opérateur de saisir des dimensions, de sélectionner des profils, et surveiller le processus de production.

Unité de poinçonnage : Il s’agit d’un élément essentiel. Il perce automatiquement des trous dans l'âme du montant. Ces trous sont pour services de câblage électrique, de plomberie et de mécanique. Le motif de poinçonnage et l'espacement sont programmables via l'automate.

Système de coupe : Un système de servo-coupe de haute précision est utilisé. Il coupe le profil formé à la longueur exacte précisé. La coupe est nette et sans bavure. La précision de coupe est généralement de ±0,5 mm.

Dimensions et poids : Cette machine importante mesure généralement de 4 à 8 mètres de longueur. Son poids varie de 1 500 à 5 000 kg, un chiffre qui dépend de la taille spécifique et de la robustesse de l'unité.

Quels sont les avantages de cette machine ?

La machine à encadrer Snap-Lock en acier léger représente une amélioration majeure en termes d'efficacité et de performances par rapport à méthodes de construction traditionnelles.

Vitesse et efficacité : la machine produit des éléments de charpente à la demande. Cela se fait à une vitesse très élevée. Ceci élimine le gaspillage de matériaux lors de la coupe de pièces longues. Le montage sur site est incroyablement rapide. Le mécanisme de verrouillage permet une installation rapide du panneau. Les délais de construction peuvent être réduits jusqu'à 50 %.

Précision et exactitude : de la production à l'installation, le processus produit des composants identiques avec une parfaite stabilité dimensionnelle. Sans déformation, rétrécissement ou torsion, ils forment des murs parfaitement droits et nivelés. plafonds pour une finition supérieure.

Résistance et durabilité : Les avantages de l’acier formé à froid sont doubles. Son rapport résistance/poids élevé donne des structures plus robustes et durables que le bois, tout en étant imperméables à la pourriture, à la moisissure, aux parasites et à l'humidité pour un environnement intérieur plus sain.

Léger : étant intrinsèquement légers, les cadres en acier réduisent la charge morte sur les fondations et la structure, tout en rendant la manipulation et l’installation plus faciles et plus sûres.

Durabilité : L’acier est 100 % recyclable. Le processus de production ne génère quasiment aucun déchet. Toutes les chutes de site sont entièrement recyclables. Cela en fait un choix respectueux de l’environnement.

Sécurité : L'acier est incombustible. Cela ne brûle pas. Cela améliore considérablement la sécurité incendie d'un bâtiment. Il ne fournit pas non plus de nourriture aux termites ou à d’autres insectes.

Rentabilité : l'investissement initial considérable est plus que compensé par des économies substantielles sur le projet, résultant d'une main d'œuvre réduite, d'une réduction des déchets, d'une construction accélérée et d'un entretien à long terme réduit.

Scénarios d'utilisation principaux

L'encadrement produit par ces machines à encadrer Snap-Lock en acier léger est polyvalent. Il est utilisé dans une large gamme de projets de construction.

Construction résidentielle : Il est utilisé pour les cloisons intérieures, les murs extérieurs non porteurs, les grilles de plafond et fermes de toit dans les maisons, appartements et villas.

Construction commerciale : Idéal pour les cloisons de bureaux, les intérieurs de magasins de détail, l'aménagement de chambres d'hôtel et les faux plafonds. La possibilité d'exécuter facilement des services à travers les trous pré-percés constitue un avantage majeur.

Construction industrielle : utilisé pour créer des salles blanches, des cloisons de séparation d’entrepôts et des espaces de bureaux industriels.

Construction institutionnelle : Parfait pour les hôpitaux, les écoles et les universités. La propreté du matériel et la durabilité est ici un avantage clé.

Projets de rénovation : Excellent pour la rénovation de bâtiments existants. Les cadres légers ajoutent une charge minimale à l'ancien structure.

Le processus de production et de flux de travail

Le fonctionnement de cette machine est un processus automatisé continu qui peut être décomposé en étapes claires.

Chargement du matériel

Une bobine d'acier est placée sur le support du dérouleur ou du dérouleur. Ce support contient la lourde bobine. Cela lui permet de se détendre en douceur et alimente la bande d'acier dans la machine.

Redressage et guidage initial

La bande d'acier passe d'abord par une unité de nivelage. Une bande parfaitement plane avant formage est assurée par un système de rouleaux correcteurs qui élimine toute courbure et torsion initiales de la bobine.

Le processus de profilage

C'est le cœur de la machine. La bande d'acier plate entre dans une série de stations de formage. Chaque station est un ensemble de rouleaux conçus avec précision. La première station plie légèrement les bords de la bande. Chaque station suivante façonne progressivement le métal. Étape par étape, il forme le profil final en forme de C ou de U avec les rainures à encliquetage.

Poinçonnage servo

Au fur et à mesure que le profil avance, il atteint l'unité de poinçonnage. Les servomoteurs synchronisent les poinçons avec ceux du profil mouvement. Les poinçons créent des trous nets et précis dans l'âme du profilé. Le motif est préprogrammé.

Coupe précise

Le profil entièrement formé et poinçonné continue jusqu'à l'unité de coupe. Un servomoteur entraîne une lame de coupe. Le le processus coupe automatiquement et proprement le profil, fournissant des longueurs très précises à chaque cycle et garantissant la cohérence.

Sortie et manipulation

Ce système de manutention automatisé transporte, empile, regroupe et étiquette les montants finis pour la livraison sur site, concluant un processus de production transparent et efficace, de la bobine au produit final.

Notre machine à encadrer Snap-Lock en acier léger est la pierre angulaire d’une construction plus intelligente. Il transforme la bobine brute en parfaite Composants, déverrouillant une construction plus rapide, plus propre et plus précise. Le résultat est une structure durable et impeccable terminé en moins de temps. Pour ceux qui construisent l’avenir, il ne s’agit pas d’un simple outil parmi d’autres : c’est votre avantage essentiel.
